Buizenstelsel Ingekapselde Kabel voor Subsurface Toepassingen in Olie en Gasputten

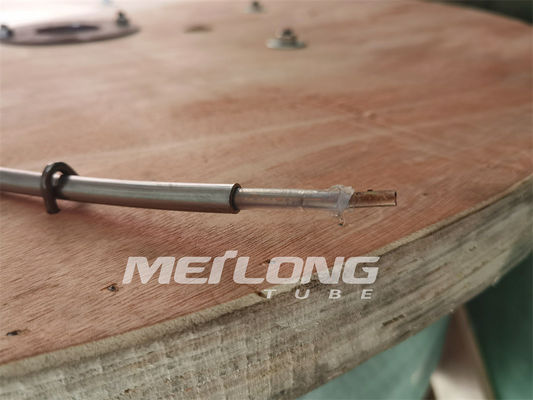

Buizenstelsel Ingekapselde Kabel (TEC)
TEC-gebruik laste roestvrij staal en nikkellegeringsbuizenstelsel om elektro en optische componenten tegen de druk en de corrosieve gevolgen van het downhole milieu te beschermen. De polymere inkapseling biedt extra mechanische bescherming.
Een brede selectie van koper en vezelcomponenten uit Meilong-Buis staat productie van de meest verfijnde de instrumentatiekabels van de industrie toe. Sinds het eerste introduceren TEC voor de olie en gasindustrie in 2015, Meilong-heeft de Buis voortdurend dit product voor nieuwe generaties van downhole maten en hulpmiddelen voor meer en meer hetere en diepere putten verbeterd en geoptimaliseerd.
TEC-de configuraties zijn beschikbaar met een bijna oneindige combinatie componenten in las-vrije douanelengten.
De standaardinkapselingsgrootte (11 het vierkant van mm x 11 mm) is beschikbaar om bijna aan om het even welke downhole vereisten te voldoen.
De samengestelde kabels die diverse combinaties elektro en optische componenten gebruiken zijn beschikbaar aan gelijke specifieke downhole behoeften.
Typische Bouw

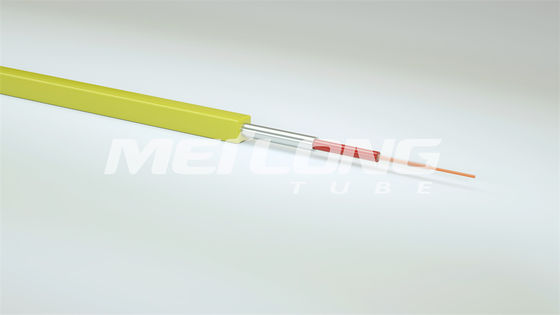

De Enige Leider Incoloy 825 van AWG 18 Ingekapseld Buisvierkant
|
|
A) AWG 18 (7 x 0,39 mm) blikte koper in
O.D. 0,046 in (1,16 mm) nominaal
B) FEP-isolatie
O.D. 0,098 in (2,49 mm) nominaal
C) Rode polypropyleenvuller
O.D. 0,180 in (4,57 mm) nominaal
D) Legering 825 buis
Muurdikte 0,035 in (0,89 mm) nominaal
O.D. 0,250 in (6,35 mm) nominaal
E) Geel vierkant profielpolypropyleen
0,433 in (11 mm) vierkant
|

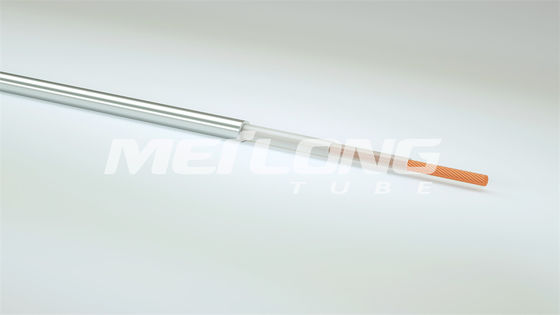

5 Ingekapselde Buis van de LeiderStainless 316L van AWG de Enige
|
|
A) Het koper 5 van AWG (enige leider)
O.D. 0,181 in (4,6 mm) nominaal
B) PFA-isolatie
O.D. 0,228 in (5,8 mm) nominaal
C) PFA-isolatie
O.D. 0,276 in (7,0 mm) nominaal
D) Roestvrij staal 316 buis
Muurdikte 0,035 in (0,89 mm) nominaal
O.D. 0,375 in (9,53 mm) nominaal
|
Buizenstelselopties
TEC wordt geselecteerd goed gebaseerd op voorwaarden zoals druk, temperatuur en corrosiviteit van goed vloeibaar. Het buizenstelsel is samengesteld die uit een legering aan de toepassing wordt aangepast. Het is in de lengte dan gelast die, getrokken de wervelstroom en aan gebeëindigde grootte wordt getest. De volledige testgegevens zijn beschikbaar voor elke buis.
Mechanische Kenmerken voor Legering TEC, Gewerkte Koude
| Diameter |
Muurdikte |
Roestvrije 316L
Minimuminstorting
|
Incoloy 825
Minimuminstorting
|
Minimumkromming Radius* |
| duim |
duim |
psi |
psi |
duim |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1.50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1.50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1.50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2.25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2.25 |
Berekeningen op minimumopbrengststerkte worden gebaseerd van 120.000 psi dat.
Al TEC-buizenstelsel is overmaatse gelast en getrokken.
Het buizenstelsel kan douane zijn met een verscheidenheid van gegevens met inbegrip van artikelnummer, serienummer, opeenvolgend lengte en inkooporderaantal dat wordt gedrukt.
*The de buigende vermelde straal is in een statische voorwaarde na definitieve opleiding bij de beëindiging. Al het buigen moet worden uitgevoerd gebruikend een buizenstelselbuigmachine om ervoor te zorgen dat de buigende straal eenvormig is. Terwijl goed het opstellen in of uit, zou de minimum buigende straal zo groot mogelijk moeten zijn.
Elektrocomponenten
| TEC-Stijl |
TEC 100 |
TEC 150 |
TEC 175 |
TEC 200 |
TEC 250 |
| Temperatuurwaaier |
-10 aan 100°C |
-10 aan 150°C |
-100 aan 175°C |
-100 aan 200°C |
-100 aan 250°C |
| Vuller |
Pp |
Pp |
FEP |
FEP |
PFA |
| Isolatie |
Pp |
FEP |
FEP |
FEP |
PFA |
Maximum Elektroleider Resistance @ 20°C (68 °F)
| Leider |
Leider
O.D.
|
Leider
O.D.
|
Stevig Naakt Koper |
7 bundels Naakt Koper |
| AWG |
duim |
mm |
Ohms/kft |
Ohms/m |
Ohms/kft |
Ohms/m |
| 18 |
0,0403 |
1.02 |
6.52 |
21.4 |
6.66 |
21.8 |
| 17 |
0,0453 |
1.15 |
5.15 |
16.9 |
5.27 |
17.3 |
| 16 |
0,0508 |
1.29 |
4.10 |
13.5 |
4.18 |
13.7 |
| 15 |
0,0571 |
1.45 |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0,0641 |
1.63 |
2.57 |
8.45 |
2.62 |
8.62 |
| 13 |
0,0720 |
1.83 |
2.04 |
6.69 |
2.08 |
6.82 |
| 12 |
0,0808 |
2.05 |
1.62 |
5.31 |
1.65 |
5.43 |
| 11 |
0,0907 |
2.30 |
1.29 |
4.22 |
1.32 |
4.30 |
| 10 |
0,102 |
2.59 |
1,019 |
3.34 |
1,039 |
3.41 |
| 9 |
0,114 |
2.90 |
0,808 |
2.65 |
0,825 |
2.71 |
| 8 |
0,128 |
3.25 |
0,641 |
2.10 |
0,654 |
2.14 |
