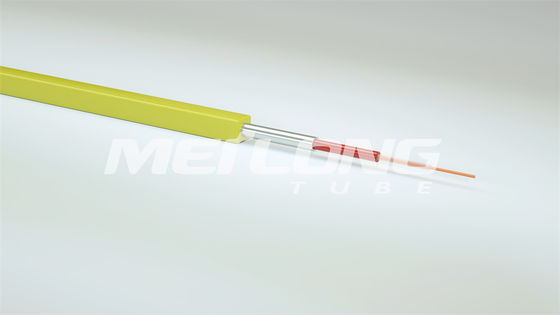

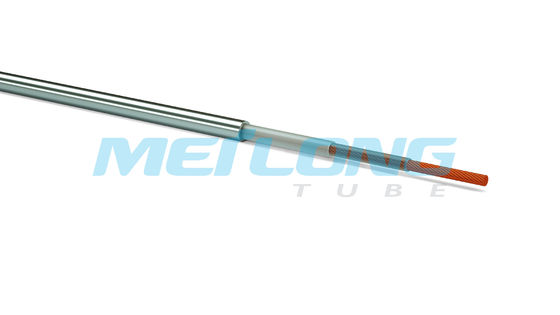

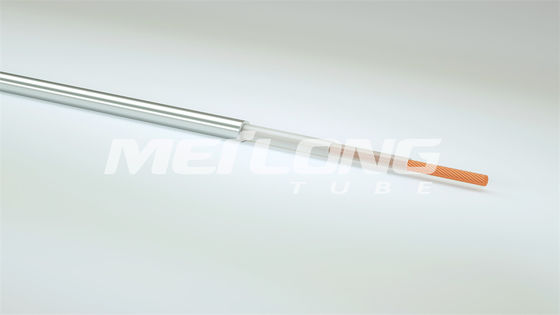

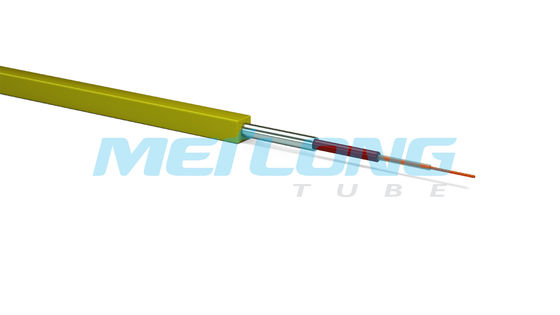

PVDF-Jasjebuizenstelsel Ingekapselde Leider met 316L-Buizenstelsel Materiële -10°C aan 250°C-Isolatietemperatuur
Productomschrijving:
Flatpacks die door Meilong Tube TEC productie wordt geleverd kan niet alleen kopercomponenten, hydraulische controle en chemische injectielijnen omvatten maar ook individuele componenten en buizen bevatten die met kleurcodes en geëindigd kunnen zijn met douanedruk om gemak van assemblage te vergemakkelijken. Bovendien waarborgt zijn verticale geïntegreerde productie directe levering, terwijl het maximaliseren van kwaliteitscontrole en het verstrekken van een grote verscheidenheid van configuraties.
Het gebruikte buizenstelsel wordt geselecteerd gebaseerd op veelvoudige factoren zoals druk, temperatuur en de corrosieve aard van de vloeistof, waar de legering van het buizenstelsel de toepassing moet precies aanpassen. Na het krijgen van het gelaste longitudinale en ondergaande wervelstroom testen, worden de buizen dan geproduceerd aan zijn gespecificeerde grootte, elke gegevens waarvan goed gedocumenteerd zijn.
De douanelengte flatpacks komt met een bijna oneindige combinatie inbegrepen componenten, die las-vrij zijn. Om bijna aan om het even welke downhole vereisten te voldoen, is de standaardinkapselingsgrootte (11 het vierkant van mm x 11 mm) ook beschikbaar. Voorts dient de samengestelde kabels met verschillende combinaties elektrische en optische elementen als primaire middelen om een aangepaste oplossing aan om het even welke specifieke downhole behoeften te verstrekken.
Eigenschappen:
Inkapseling, Isolatie en Vuller de Materialen zijn essentiële onderdelen om het even welke elektrische en elektronische apparaten, die veiligheid door fysiek contact en door te bewaken tegen externe omgevingen te verhinderen verstrekken. Hier is een lijst van de informatie over de het meest meestal gebruikte materialen:
| Afkorting |
Soortnaam |
Handelsnaam |
Minimuminstallatietemperatuur van Inkapselingsmaterialen |
| ECTFE |
Ethyleen Chlorotrifluoroethylene |
Halar® |
-60°C |
| ETFE |
Ethyleentetrafluoroethylene |
Tefzel® |
-60°C |
| FEP |
Fluorinated Ethyleenpropyleen |
Teflon® FEP |
-100°C |
| HDPE |
Hoog - dichtheidspolyethyleen |
|
-40°C |
| PFA |
Perfluoroalkoxy |
Teflon® PFA |
-100°C |
| PA |
Polyamide |
Nylon |
-40°C |
| Pp |
Polypropyleen |
|
-10°C |
| PVDF |
Polyvinylidene Fluoride |
Kynar® |
-20°C |
| Tpo-pp |
Thermoplastische polyolefin |
Santoprene® |
-20°C |
Samengevat, hebben deze materialen verschillende prestaties in termen van hun thermische weerstand en fysische eigenschappen. Afhankelijk van de specifieke toepassing, is de juiste selectie van materialen essentieel voor de algemene prestaties van het apparaat.
Technische Parameters:
Mechanische Kenmerken voor Legering TEC, Gewerkte Koude
De lijsten tonen hieronder diameter, muurdikte, roestvrije minimuminstorting en Incoloy 825 van 316L minimuminstorting en minimumkrommingsstraal (in duim) van gewerkte Legeringstec koude.
| Diameter (duim) |
Muurdikte (duim) |
Roestvrije 316L (psi) |
Incoloy 825 (psi) |
Minimumkrommingsstraal (duim) |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1.50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1.50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1.50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2.25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2.25 |
De berekeningen zijn gebaseerd op de minimumopbrengststerkte van 120.000 psi. Al TEC-buizenstelsel is overmaatse die gelast en getrokken, die douane kunnen zijn met een verscheidenheid van gegevens met inbegrip van artikelnummer, serienummer, opeenvolgend lengte en inkooporderaantal wordt gedrukt. Wanneer het doen van het buigen, zou de buigende straal zo groot mogelijk moeten zijn. Tegelijkertijd, zou een buizenstelselbuigmachine moeten worden gebruikt om ervoor te zorgen dat de buigende straal eenvormig is.
Elektrocomponenten
| TEC-Stijl |
TEC 100 |
TEC 150 |
TEC 175 |
TEC 200 |
TEC 250 |
| Temperatuurwaaier |
-10 aan 100°C |
-10 aan 150°C |
-100 aan 175°C |
-100 aan 200°C |
-100 aan 250°C |
| Vuller |
Pp |
Pp |
FEP |
FEP |
PFA |
| Isolatie |
Pp |
FEP |
FEP |
FEP |
PFA |
De maximum elektrogegevens van de leiderweerstand bij 20°C (68°F) van de bepaalde AWG-kabels zijn vermeld in de hieronder lijst.
| Leider O.D. (AWG) |
Leider O.D. (duim) |
Stevig Naakt Koper (Ohms/kft) |
7 bundels Naakt Koper (Ohms/m) |
Ohms/kft |
Ohms/m |
| 18 |
0,0403 |
1.02 |
6.52 |
21.4 |
6.66 |
| 17 |
0,0453 |
1.15 |
5.15 |
16.9 |
5.27 |
| 16 |
0,0508 |
1.29 |
4.10 |
13.5 |
4.18 |
| 15 |
0,0571 |
1.45 |
3.24 |
10.6 |
3.31 |
| 14 |
0,0641 |
1.63 |
2.57 |
8.45 |
2.62 |
| 13 |
0,0720 |
1.83 |
2.04 |
6.69 |
2.08 |
| 12 |
0,0808 |
2.05 |
1.62 |
5.31 |
1.65 |
| 11 |
0,0907 |
2.30 |
1.29 |
4.22 |
1.32 |
| 10 |
0,102 |
2.59 |
1,019 |
3.34 |
1,039 |
| 9 |
0,114 |
2.90 |
0,808 |
2.65 |
0,825 |
| 8 |
0,128 |
3.25 |
0,641 |
2.10 |
0,654 |
Toepassingen:
In olie en gas de industrie, is het meten van druk en temperatuur in het benedengat houdt een groeiende cruciality. Met geavanceerde sensoren, kunnen de putten worden gecontroleerd diepgaand om de gewenste resultaten te verzekeren.
Van het meten van temperatuur, helpt het om de interactie tussen subsurface en oppervlakte beter te begrijpen. Voorts verstrekt het ontdekken van de druk in het benedengat de informatie om het risico te verhinderen om in onverwachte subsurface structuren te boren.
Zo, aangezien meer oliebronnen worden geboord en aangezien meer exploratie verdergaat, blijft het belang om nauwkeurige temperatuur en drukmetingen tijdens het boren proces te nemen stijgen.
Aanpassing:
Onthaal aan Meilong-Buis voor het aanpassen van uw eigen Roestvrij staalbuizenstelsel Ingekapselde Kabel. Onze Buizenstelsel Ingekapselde Kabel wordt gemaakt van de Ingekapselde Leider van 316L Buizenstelsel, die voor isolatietemperatuur van -10°C aan 250°C. groot is. En het buizenstelselmateriaal wordt gemaakt van 316L en Incoloy 825, met buizenstelselgrootte van 1/4 ' x0.035“, 3/8 ' x0.049“. De buizenstelselvoorwaarde is koude gewerkt, en het isolatiemateriaal kan pp, FEP, en PFA zijn. Al onze producten worden verklaard door ISO9001.
De minimumordehoeveelheid voor onze Buizenstelsel Ingekapselde Kabel is 2 rollen. En wij kunnen een snelle levering binnen 7 dagen beloven. Wij keuren betalingstermijnen zoals T/T en L/C. goed. Onze maandelijkse leveringscapaciteit is 150 metrische tonnen. De verpakking is houten geval.
Steun en de Diensten:
De technische ondersteuning en de dienst voor Buizenstelsel kapselden Kabel in:
- Verleen de technische overleg en het oplossen van problemendiensten.
- Verleen de onderhoudsdiensten en componenten voor Buizenstelsel Ingekapselde Kabel.
- Verleen de installatiediensten voor Buizenstelsel Ingekapselde Kabel.
- Verleen de verre kenmerkende diensten voor Buizenstelsel Ingekapselde Kabel.
- Verleen de diensten van de productverbetering voor Buizenstelsel Ingekapselde Kabel.
- Verstrek software-updates voor Buizenstelsel Ingekapselde Kabel.
- Verleen van de klantenreparatie en garantie de diensten voor Buizenstelsel Ingekapselde Kabel.
