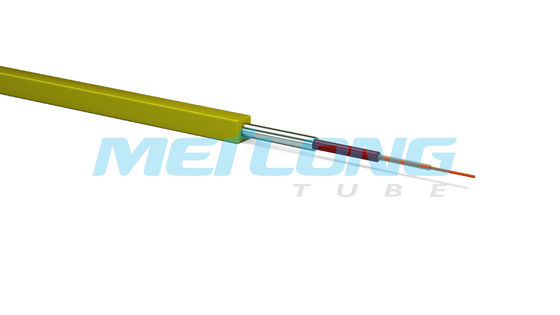

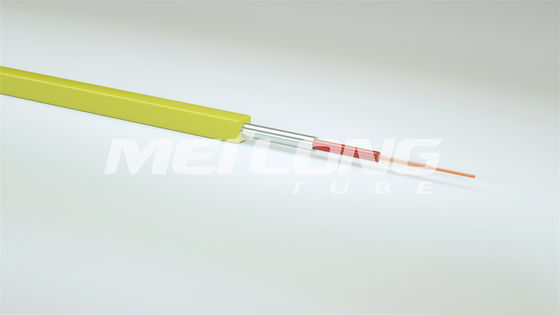

Pp-Isolatiebuizenstelsel Ingekapselde Kabel -10°C aan 250°C met PFA-Vuller
Productomschrijving:
Flatpacks van TEC wordt ontworpen voor duurzaamheid, gemak in installatie, en een grote verscheidenheid van configuraties. De componenten zoals enige elementen, buizen, en kopercomponenten zijn gecodeerde kleur en kunnen douane zijn gedrukt zoals nodig. De klanten kunnen een bijna oneindige combinatie componenten ook kiezen, evenals douanelengten verstrekken. Wat meer, de de inkapselingsgrootte van het bedrijfgebruik van 11mm x 11mm vierkant is om aan diverse downhole vereisten te voldoen. Bovendien, zijn er samengestelde kabels beschikbaar voor specifieke downhole behoeften die uit een mengeling van optische en elektrocomponenten bestaan.
Om klantentevredenheid te maximaliseren, heeft TEC productie die volledig verticaal geïntegreerd is. Dit helpt met snelle levertijden, strikte kwaliteitscontrole, en nauwkeurige testresultaten voor elke buis. Uiteindelijk, kan TEC zeggen met vertrouwen dat hun flatpacks een betrouwbare oplossing, zowel nu als in de toekomst, voor allerlei toepassingen zijn.
Eigenschappen:
Inkapseling, Isolatie en Vullermaterialen
Inkapseling, isolatie en vuller de materialen zijn belangrijke componenten van elektromateriaal. Hier is een lijst van belangrijke inkapseling, isolatie en vullermaterialen, samen met hun afkorting, soortnaam, en handelsnaam.
- ECTFE: Ethyleen Chlorotrifluoroethylene, Halar ®; Minimuminstallatietemperatuur: -60oC.
- ETFE: Ethyleentetrafluoroethylene, Tefzel ®; Minimuminstallatietemperatuur: -60oC.
- FEP: Fluorinated Ethyleenpropyleen, Teflon® FEP; Minimuminstallatietemperatuur: -100oC.
- HDPE: Hoog - dichtheidspolyethyleen; Minimuminstallatietemperatuur: -40oC.
- PFA: Perfluoroalkoxy, Teflon® PFA; Minimuminstallatietemperatuur: -100oC.
- PA: Polyamide, Nylon; Minimuminstallatietemperatuur: -40oC.
- Pp: Polypropyleen; Minimuminstallatietemperatuur: -10oC.
- PVDF: Polyvinylidene Fluoride, Kynar ®; Minimuminstallatietemperatuur: -20oC.
- Tpo-pp: Thermoplastische polyolefin, Santoprene ®; Minimuminstallatietemperatuur: -20oC.
Deze materialen niet alleen bieden hard-wearing bescherming, maar ook vergemakkelijken de directe stroom van elektrische energie.
Technische Parameters:
Mechanische Kenmerken voor Legering TEC, Gewerkte Koude
De volgende lijst schetst de mechanische kenmerken van diameter, muurdikte, Roestvrije 316L en Incoloy 825 evenals de minimuminstorting en de minimumkrommingsstraal voor legering TEC:
| Diameter |
Muurdikte |
Roestvrije 316L |
Incoloy 825 |
Minimuminstorting |
Minimumkromming Radius* |
| duim |
duim |
psi |
psi |
duim |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1.50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1.50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1.50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2.25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2.25 |
De berekeningen voor de voornoemde gegevens is gebaseerd op de minimumopbrengststerkte van 120,000psi. Bovendien, is al TEC-buizenstelsel overmaatse gelast en getrokken en kan met een verscheidenheid van gegevens zoals artikelnummer, serienummer, opeenvolgend lengte en inkooporderaantal worden aangepast.
*The de buigende gespecificeerde straal is het maximum uitvoerbaar in een statische voorwaarde post definitieve opleiding voor de beëindiging. Alle buigende processen zouden met behulp van een buizenstelselbuigmachine moeten worden uitgevoerd aangezien het ervoor zorgt dat de buigende straal eenvormig is, en de minimum buigende straal zou aan de grootste uitvoerbare waarde moeten worden gehouden wanneer het opstellen in of uit de put.
Elektrocomponenten
De lijst onder details de temperatuurwaaier, de vuller, de isolatie en de maximum elektroleiderweerstand van verschillende TEC-stijlen bij 20°C (68 °F):
| TEC-Stijl |
Temperatuurwaaier |
Vuller |
Isolatie |
| TEC 100 |
-10 aan 100°C |
Pp |
Pp |
| TEC 150 |
-10 aan 150°C |
Pp |
FEP |
| TEC 175 |
-100 aan 175°C |
FEP |
FEP |
| TEC 200 |
-100 aan 200°C |
FEP |
FEP |
| TEC 250 |
-100 aan 250°C |
PFA |
PFA |
| Leider O.D. |
Stevig Naakt Koper |
7 bundels Naakt Koper |
| AWG |
Ohms/kft |
Ohms/m |
Ohms/kft |
Ohms/m |
| 18 |
0,0403 duim (1,02 mm) |
6.52 |
21.4 |
6.66 |
21.8 |
| 17 |
0,0453 duim (1,15 mm) |
5.15 |
16.9 |
5.27 |
17.3 |
| 16 |
0,0508 duim (1,29 mm) |
4.10 |
13,5 |
4.18 |
13.7 |
| 15 |
0,0571 duim (1,45 mm) |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0,0641 duim (1,63 mm) |
2.57 |
8.45 |
2.62 |
8.62 |
| 13 |
0,0720 duim (1,83 mm) |
2.04 |
6.69 |
2.08 |
6.82 |
| 12 |
0,0808 duim (2,05 mm) |
1.62 |
5.31 |
1.65 |
5.43 |
| 11 |
0,0907 duim (2,30 mm) |
1.29 |
4.22 |
1.32 |
4.30 |
| 10 |
0,102 duim (2,59 mm) |
1,019 |
3.34 |
1,039 |
3.41 |
| 9 |
0,114 duim (2,90 mm) |
0,808 |
2.65 |
0,825 |
2.71 |
| 8 |
0,128 duim (3,25 mm) |
0,641 |
2.10 |
0,654 |
2.14 |
| 7 |
0,144 duim (3,66 mm) |
0,510 |
1.67 |
0,521 |
1.71 |
| 6 |
0,162 duim (4,11 mm) |
0,405 |
1.33 |
0,413 |
1.36 |
Toepassingen:
In de olie en gasindustrie, is het meten van druk en temperatuur in het benedengat van uiterst belang. Dit is omdat het de noodzakelijke gegevens verstrekt om goed het testen en vormingsevaluatie uit te voeren.
Goed is het testen nodig om het productiepotentieel van te meten goed, evenals verzekerend het efficiënte beheer van het oliereservoir. Anderzijds, is de vormingsevaluatie noodzakelijk de geologische kenmerken van goed beter om te begrijpen, zoals het bepalen van de de rotseigenschappen van het reservoir.
Samenvattend, is het meten van druk en temperatuur in het benedengat een essentieel onderdeel van de olie en gasindustrie. Niet alleen wordt het gebruikt om goed het testen en vormingsevaluatie uit te voeren, maar het verstrekt ook zeer belangrijke gegevens om de huidige staat van de put te analyseren.
Aanpassing:
316L buizenstelsel Ingekapselde Kabel
Merknaam: Meilongbuis
ModelNumber: 1/4 ' OD x 0,049 ' GEWICHT
Plaats van Oorsprong: China
Certificatie: ISO9001
Minimumordehoeveelheid: 2 rollen

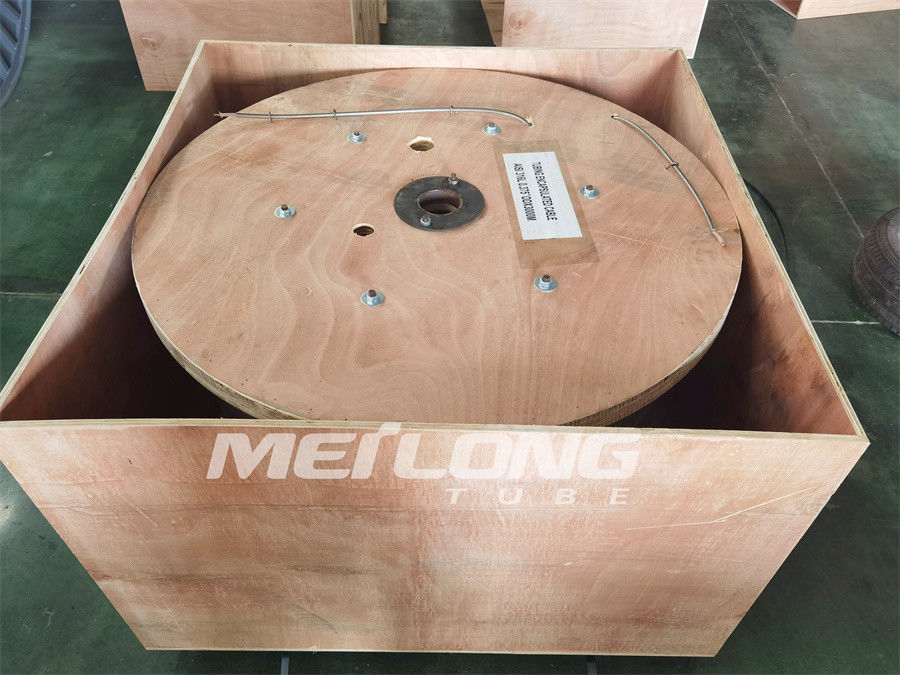

Verpakkingsdetails: Houten geval
Levertijd: In 7 dagen
Betalingsvoorwaarden: T/T, L/C
Leveringscapaciteit: 150 metrische tonnen per maand
Leider: Koperdraden, Tinplated-Koperdraden, Strengen, Optische Vezels
Buizenstelselvoorwaarde: Gewerkte koude
Buizenstelselgrootte: 1/4 ' x0.035“, 3/8 ' x0.049“
Isolatietemperatuur: -10°C aan 250°C
Isolatiemateriaal: PP, FEP, PFA
Incoloy 825 Buizenstelsel Ingekapselde Kabel
De Meilongbuis verstrekt Ingekapselde Kabel en Incoloy 825 van 316L Buizenstelsel Buizenstelsel Ingekapselde Leider, die van hoogte - kwaliteitsmaterialen worden gemaakt en door ISO9001 verklaard. Met de minimumordehoeveelheid van 2 rollen en de levertijd van 7 dagen, kan onze buizenstelsel ingekapselde kabel worden aangepast om aan uw behoeften te voldoen. Elk van onze buizenstelsel ingekapselde kabels worden geïsoleerd door de materialen van pp, van FEP, of PFA-, en de buizenstelselgrootte strekt zich van 1/4 ' x0.035“ aan 3/8 ' x0.049“ uit.
Steun en de Diensten:
Buizenstelsel Ingekapselde Kabeltechnische ondersteuning en de Dienst
In ABC Company, verlenen wij technische ondersteuning en de dienst voor buizenstelsel ingekapselde kabel. Onze ervaren technici kunnen u met om het even welke technische kwestie helpen met betrekking tot de installatie, het gebruik en het onderhoud van de buizenstelsel ingekapselde kabel.
Onze technische ondersteuning en dienst omvatten:
- Installatieraad en begeleiding
- Het oplossen van problemen en reparatie
- Productonderhoud
- Garantiesteun en vervanging
- Productupdates en verbeteringen
Wij zijn geëngageerd aan het verlenen van de best mogelijke technische ondersteuning en de dienst voor buizenstelsel ingekapselde kabel. Als u om het even welke vragen of zorgen hebt, gelieve te voelen vrij om ons te contacteren.
