Productomschrijving:
Flatpacks kan componenten die van koper worden gemaakt, evenals hydraulische controle en chemische injectielijnen omvatten. Voorts kunnen de individuele componenten en de buizen kleuren en douanedrukken hebben die op hen worden toegepast installatie gemakkelijker te maken.
De productie van de Meilongbuis TEC gebruikt een verticaal integratiemodel, dat een snelle levering, een strakke kwaliteitscontrole, en de veelzijdigheid verzekert om configuraties aan specifieke behoeften aan te passen. Bijvoorbeeld, TEC-is de selectie gebaseerd op de putvoorwaarden zoals druk, temperatuur en corrosiviteit van goed vloeibaar. Het buizenstelsel is samengesteld uit speciaal-aangepaste legering en is in de lengte gelast die, getrokken de wervelstroom en aan gebeëindigde grootte, met volledige testgegevens beschikbaar wordt getest voor elke buis.
TEC-de configuraties worden bewerkt met las-vrije douanelengten en een bijna oneindige combinatie componenten. Voorts is de standaardinkapselingsgrootte (11mm x 11mm vierkant) beschikbaar om aan de meeste downhole vereisten te voldoen. Ongeacht dat, kan een samengestelde kabel die elektro en optische componenten combineren worden gecreeerd om aan specifiekere behoeften te voldoen.
Eigenschappen:
Inkapseling, Isolatie en Vullermaterialen
De inkapseling, de isolatie, en de vullermaterialen kunnen allen een rol spelen in het verzekeren die een structuur aan zekere milieu en bedrijfsomstandigheden steunt. Afhankelijk van de specifieke behoeften, punten zoals ethyleen chlorotrifluoroethylene (ECTFE), ethyleentetrafluoroethylene (ETFE), fluorinated ethyleenpropyleen (hoge FEP), - het dichtheidspolyethyleen (HDPE), perfluoroalkoxy (PFA), het polyamide (PA), het polypropyleen (pp), polyvinylidene het fluoride (PVDF), en thermoplastische polyolefin (TPO/PP) kunnen allen in een ontwerp worden opgenomen.
De lijst vat hieronder de handelsnamen en de minimuminstallatietemperaturen voor elk type van inkapselingsmaterialen samen:
| Afkorting |
Soortnaam |
Handelsnaam |
Minimuminstallatietemperatuur van Inkapselingsmaterialen |
| ECTFE |
Ethyleen Chlorotrifluoroethylene |
Halar® |
-60°C |
| ETFE |
Ethyleentetrafluoroethylene |
Tefzel® |
-60°C |
| FEP |
Fluorinated Ethyleenpropyleen |
Teflon® FEP |
-100°C |
| HDPE |
Hoog - dichtheidspolyethyleen |
|
-40°C |
| PFA |
Perfluoroalkoxy |
Teflon® PFA |
-100°C |
| PA |
Polyamide |
Nylon |
-40°C |
| Pp |
Polypropyleen |
|
-10°C |
| PVDF |
Polyvinylidene Fluoride |
Kynar® |
-20°C |
| Tpo-pp |
Thermoplastische polyolefin |
Santoprene® |
-20°C |
De juiste combinatie inkapseling, isolatie, en vullermaterialen kan het verschil tussen succes en mislukking in een toepassing maken. Het is essentieel om de juiste materialen voor de baan te selecteren, rekening houdend met hun specifieke mogelijkheden en beperkingen.
Technische Parameters:
Mechanische Kenmerken voor Legering TEC, Gewerkte Koude
De lijst onder lijsten de mechanische kenmerken van Koude werkte Legering TEC met 316L en Incoloy Van roestvrij staal 825.
| Diameter (duim) |
Muurdikte (duim) |
Roestvrije 316L (psi) |
Incoloy 825 (psi) |
Minimumkrommingsstraal (duim) |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1.50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1.50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1.50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2.25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2.25 |
Deze berekeningen zijn gebaseerd op minimumopbrengststerkte van 120.000 psi.
Al TEC-buizenstelsel is overmaatse gelast en getrokken. Het kan douane zijn die met een verscheidenheid van gegevens, zoals artikelnummer, serienummer, opeenvolgende lengte, en inkooporderaantal wordt gedrukt.
Nota: De buigende vermelde straal is in een statische voorwaarde na definitieve opleiding bij de beëindiging. Al het buigen moet worden uitgevoerd gebruikend een buizenstelselbuigmachine om ervoor te zorgen dat de buigende straal eenvormig is. Wanneer goed het opstellen in of uit, zou de minimum buigende straal zo groot mogelijk moeten zijn.
Elektrocomponenten
De lijst toont hieronder de diverse TEC-stijlen, hun temperatuurgamma, en hun respectieve vullers en isolatie.
| TEC-Stijl |
Temperatuurwaaier |
Vuller |
Isolatie |
| TEC 100 |
-10 aan 100°C |
Pp |
Pp |
| TEC 150 |
-10 aan 150°C |
Pp |
FEP |
| TEC 175 |
-100 aan 175°C |
FEP |
FEP |
| TEC 200 |
-100 aan 200°C |
FEP |
FEP |
| TEC 250 |
-100 aan 250°C |
PFA |
PFA |
Ten slotte, maakt een lijst de volgende lijst van de maximum elektroleiderweerstand bij 20°C (68°F) voor de verschillende elektroleiders Amerikaanse van de Draadmaat (AWG).
| Leider O.D. (AWG) |
Leider O.D. (duim) |
Stevig Naakt Koper (Ohms/kft) |
7 bundels Naakt Koper (Ohms/m) |
| 18 |
0,0403 |
6.52 |
21.4 |
| 17 |
0,0453 |
5.15 |
16.9 |
| 16 |
0,0508 |
4.10 |
13.5 |
| 15 |
0,0571 |
3.24 |
10.6 |
| 14 |
0,0641 |
2.57 |
8.45 |
| 13 |
0,0720 |
2.04 |
6.69 |
| 12 |
0,0808 |
1.62 |
5.31 |
| 11 |
0,0907 |
1.29 |
4.22 |
| 10 |
0,102 |
1,019 |
3.34 |
| 9 |
0,114 |
0,808 |
2.65 |
| 8 |
0,128 |
0,641 |
2.10 |
Toepassingen:
In de olie en gasindustrie, is het meten van druk en temperatuur in het benedengat een ingewikkelde, onontbeerlijke, en kritieke taak. Zijn nauwkeurigheid is essentieel om de veiligheid van personeel en materiaal te verzekeren, evenals de economische en milieuvoordelen van het project te maximaliseren.
Daarom is de nauwkeurige meting van druk en temperatuur van groot belang. De innovatieve oplossingen en de geavanceerde technologieën worden ontwikkeld om aan de veeleisende behoeften van de industrie te voldoen door betrouwbare en nauwkeurige druk en temperatuurmetingen te verstrekken.
Door deze technologieën te gebruiken om nauwkeurige druk en temperatuurgegevens in downhole verrichtingen te verzamelen, olie en gas kunnen de bedrijven veiligheidsnaleving waarnemen, potentiële problemen controleren, operationele efficiëntie optimaliseren en het milieu beschermen.
Aanpassing:

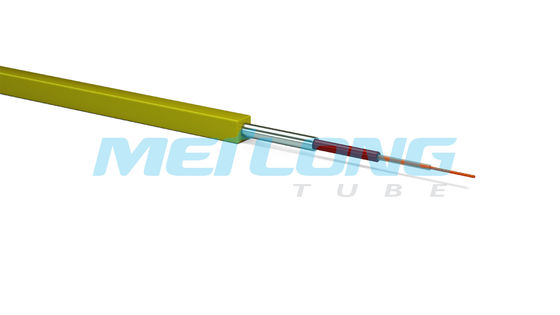

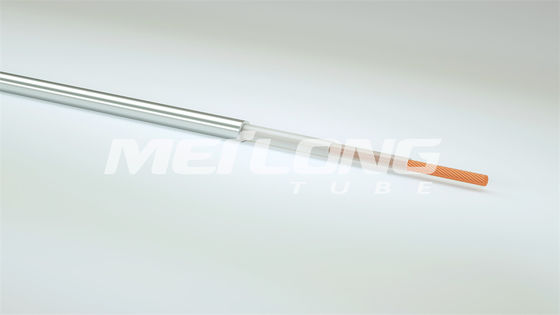

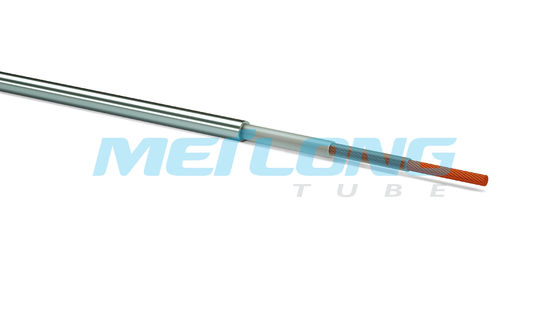

De Ingekapselde Kabel van de nikkellegering Buizenstelsel met Incoloy 825 Buizenstelsel Ingekapselde Leider
- Merknaam: Meilongbuis
- ModelNumber: 1/4 ' OD x 0,049 ' GEWICHT
- Plaats van Oorsprong: China
- Certificatie: ISO9001
- Minimumordehoeveelheid: 2 rollen
- Verpakkingsdetails: Houten geval
- Levertijd: In 7 dagen
- Betalingsvoorwaarden: T/T, L/C
- Leveringscapaciteit: 150 metrische tonnen per maand
- Buizenstelselvoorwaarde: Gewerkte koude
- Isolatietemperatuur: -10°C aan 250°C
- Leider: Koperdraden, Tinplated-Koperdraden, Strengen, Optische Vezels
- Buizenstelselgrootte: 1/4 ' x0.035“, 3/8 ' x0.049“
- Isolatiemateriaal: PP, FEP, PFA
Steun en de Diensten:
Buizenstelsel Ingekapselde Kabeltechnische ondersteuning en de Dienst
- 24/7 klantenservice voor technische ondersteuning en onderzoeken
- Vrije opleiding beschikbaar aan klanten en personeel
- Installatie en de onderhoudsdiensten ter plaatse
- Online beschikbare leerprogramma's en middelen
- Vrije vervangingsdelen en loonkosten in het geval van productmislukking
- Uitgebreide beschikbare garantieopties
- Regelmatige systeemupdates en verbeteringen
