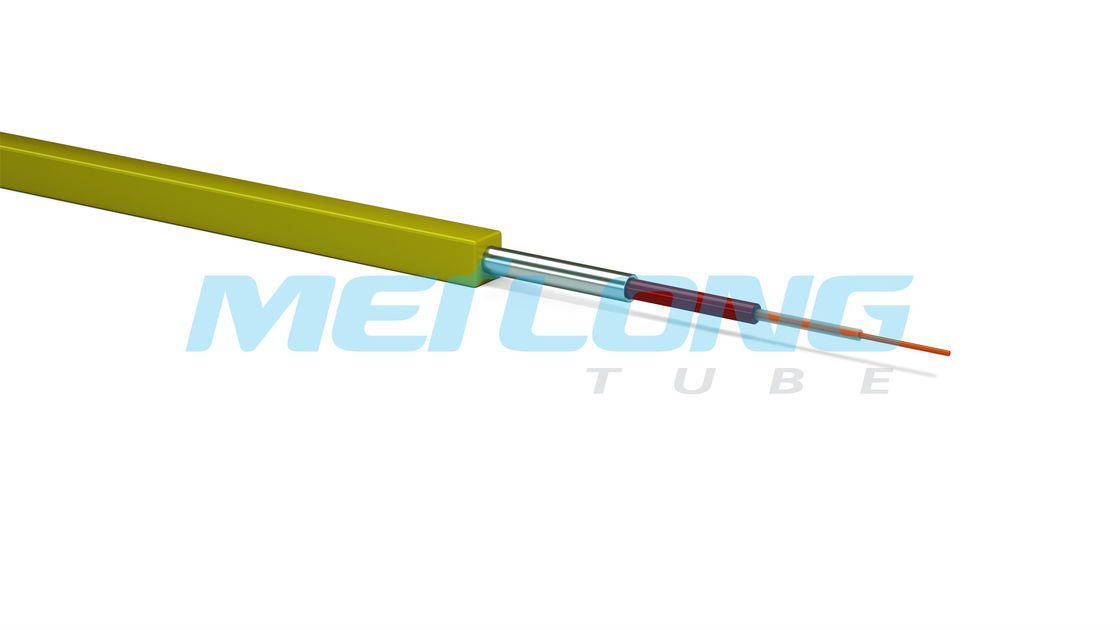

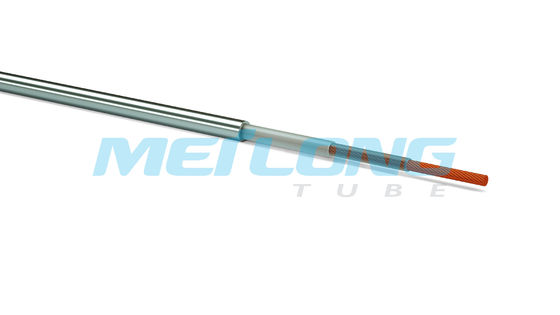

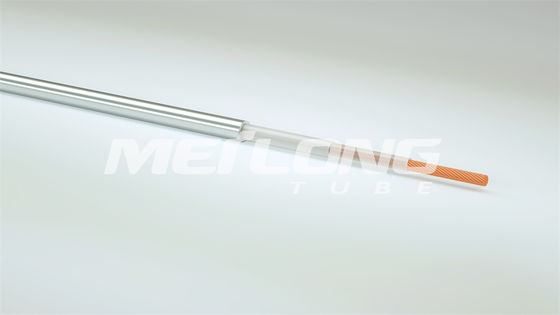

De Ingekapselde 316L Leider van de nikkellegering Buizenstelsel met pp-Isolatie
Productomschrijving:
Flatpacks van Meilong-Buis TEC voorziet klanten van een grote verscheidenheid van configuraties afhankelijk van downhole voorwaarden. Onze producten omvatten kopercomponenten, hydraulische controle en chemische injectielijnen die met kleurcodes en gedrukt kunnen zijn om installatie te vergemakkelijken. Gezien het productieproces is verticaal geïntegreerd, kan TEC snelle levering en strenge kwaliteitscontrole verstrekken.
Het buizenstelsel wordt van een die aan de bijzondere toepassing wordt aangepast en in de lengte aaneengesmeede legering bewerkt. Het wordt getest, aan grootte dan getrokken en met een gegevensblad voor elke buis begeleid. De combinatie componenten in onze producten is vrijwel oneindig en kan ook in las-vrije douanelengten worden gemaakt. Verder, is de standaardinkapselingsgrootte (11mm x 11mm vierkant) beschikbaar om aan diverse downhole behoeften te voldoen.
Wij kunnen samengestelde kabels ook leveren gebruikend verschillende combinaties elektro en optische componenten om bijzondere toepassingen aan te passen.
Eigenschappen:
Inkapseling, Isolatie en Vuller de Materialen bevatten een brede waaier van materialen met een verscheidenheid van soortnamen en handelsnamen. De lijst schetst hieronder het acroniem, soortnaam, en handelsnaam, evenals de specifieke temperatuur waarin deze verschillende materialen moeten worden geïnstalleerd.
| Afkorting |
Soortnaam |
Handelsnaam |
Minimuminstallatietemperatuur van Inkapselingsmaterialen |
| ECTFE |
Ethyleen Chlorotrifluoroethylene |
Halar ® |
-60°C |
| ETFE |
Ethyleentetrafluoroethylene |
Tefzel ® |
-60°C |
| FEP |
Fluorinated Ethyleenpropyleen |
Teflon® FEP |
-100°C |
| HDPE |
Hoog - dichtheidspolyethyleen |
|
-40°C |
| PFA |
Perfluoroalkoxy |
Teflon® PFA |
-100°C |
| PA |
Polyamide |
Nylon |
-40°C |
| Pp |
Polypropyleen |
|
-10°C |
| PVDF |
Polyvinylidene Fluoride |
Kynar® |
-20°C |
| Tpo-pp |
Thermoplastische polyolefin |
Santoprene® |
-20°C |
Inkapseling, Isolatie en Vuller de Materialen hebben diverse eigenschappen die voor verschillende soorten taken geschikt zijn. Het is afhankelijk van de dichtbije temperatuur en het milieu, om te bepalen welke één van deze materialen zou moeten worden gebruikt.
Technische Parameters:
De mechanische Kenmerken voor Legering TEC, Koude werkten:
| Diameter |
Muurdikte |
Roestvrije 316L |
Minimuminstorting |
Incoloy 825 |
Minimuminstorting |
Minimumkromming Radius* |
| duim |
duim |
psi |
psi |
duim |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1.50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1.50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1.50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2.25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2.25 |
Berekeningen op minimumopbrengststerkte worden gebaseerd van 120.000 psi dat. Al TEC-buizenstelsel is overmaatse gelast en getrokken. Het buizenstelsel kan douane zijn met een verscheidenheid van gegevens met inbegrip van artikelnummer, serienummer, opeenvolgend lengte en inkooporderaantal dat wordt gedrukt.
*The de buigende vermelde straal is in een statische voorwaarde na definitieve opleiding bij de beëindiging. Al het buigen moet worden uitgevoerd gebruikend een buizenstelselbuigmachine om ervoor te zorgen dat de buigende straal eenvormig is. Terwijl goed het opstellen in of uit, zou de minimum buigende straal zo groot mogelijk moeten zijn.
Elektrocomponenten
| TEC-Stijl |
TEC 100 |
TEC 150 |
TEC 175 |
TEC 200 |
TEC 250 |
| Temperatuurwaaier |
-10 aan 100°C |
-10 aan 150°C |
-100 aan 175°C |
-100 aan 200°C |
-100 aan 250°C |
| Vuller |
Pp |
Pp |
FEP |
FEP |
PFA |
| Isolatie |
Pp |
FEP |
FEP |
FEP |
PFA |
Maximum Elektroleider Resistance @ 20°C (68°F)
| Leider O.D. |
Stevig Naakt Koper |
7 bundels Naakt Koper |
| AWG |
duim |
mm |
Ohms/kft |
Ohms/m |
Ohms/kft |
Ohms/m |
| 18 |
0,0403 |
1.02 |
6.52 |
21.4 |
6.66 |
21.8 |
| 17 |
0,0453 |
1.15 |
5.15 |
16.9 |
5.27 |
17.3 |
| 16 |
0,0508 |
1.29 |
4.10 |
13.5 |
4.18 |
13.7 |
| 15 |
0,0571 |
1.45 |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0,0641 |
1.63 |
2.57 |
8.45 |
2.62 |
8.62 |
| 13 |
0,0720 |
1.83 |
2.04 |
6.69 |
2.08 |
6.82 |
| 12 |
0,0808 |
2.05 |
1.62 |
5.31 |
1.65 |
5.43 |
| 11 |
0,0907 |
2.30 |
1.29 |
4.22 |
1.32 |
4.30 |
| 10 |
0,102 |
2.59 |
1,019 |
3.34 |
1,039 |
3.41 |
| 9 |
0,114 |
2.90 |
0,808 |
2.65 |
0,825 |
2.71 |
| 8 |
0,128 |
3.25 |
0,641 |
2.10 |
0,654 |
2.14 |
| 7 |
0,144 |
3.66 |
0,511 |
1.67 |
0,522 |
1.71 |
| 6 |
0,162 |
4.11 |
0,404 |
1.32 |
0,419 |
1.35 |
| 5 |
0,180 |
4.57 |
0,321 |
1.05 |
0,334 |
1.08 |
| 4 |
0,203 |
5.16 |
0,255 |
0,83 |
0,260 |
0,86 |
| 3 |
0,226 |
5.74 |
0,202 |
0,66 |
0,203 |
0,67 |
Toepassingen:
In de olie en gasindustrie, is de nauwkeurige meting van druk en temperatuur een must voor het bereiken van optimale efficiency.
Meten van de variaties in de druk en de temperatuur diep binnen het gat is bijzonder netelig, en vereist overzichtstechnologie.
Diverse hulpmiddelen zijn beschikbaar vandaag voor het meten van dergelijke parameters, en zij moeten nauwkeurig zijn voor het verkrijgen van de meest efficiënte resultaten.
Aanpassing:
De buizenstelsel Ingekapselde Kabel Aangepaste Dienst
Merknaam: Meilongbuis
ModelNumber: 1/4 ' OD x 0,049 ' GEWICHT
Plaats van Oorsprong: China
Certificatie: ISO9001
Minimumordehoeveelheid: 2 rollen
Verpakkingsdetails: Houten geval
Levertijd: In 7 dagen
Betalingsvoorwaarden: T/T, L/C
Leveringscapaciteit: 150 metrische tonnen per maand
Isolatiemateriaal: PP, FEP, PFA
Vuller: PP, FEP, PFA
Buizenstelselvoorwaarde: Gewerkte koude
Isolatietemperatuur: -10°C aan 250°C
Buizenstelselmateriaal: 316L, Incoloy 825
Voorziet de Ingekapselde Kabel aangepaste dienst van de Meilongbuis Buizenstelsel u van de perfecte oplossing voor uw speciale behoeften. Wij kunnen u van roestvrij staalbuizenstelsel ingekapselde leider, Incoloy 825 voorzien buizenstelsel ingekapselde leider, de ingekapselde leider van 316L buizenstelsel en de ingekapselde leider van pp buizenstelsel. De buizenstelselvoorwaarde is koude gewerkt, en de isolatietemperatuur kan van -10°C aan 250°C. bereiken. De materialen van het buizenstelsel kunnen 316L en Incoloy 825 zijn. Het isolatiemateriaal en het vullen het materiaal kunnen pp, FEP en PFA zijn.
Steun en de Diensten:
De technische ondersteuning en de dienst voor Buizenstelsel kapselden Kabel in:
- Verleen technische ondersteuning en de dienst voor Buizenstelsel Ingekapselde het Kabelinstallatie, verrichting, onderhoud en oplossen van problemen.
- Verstrek geschikte en efficiënte reactie op klantenonderzoeken.
- Verstrek klantenservice en steun op plaats of ver.
- Verstrek software-updates, insectenmoeilijke situaties en de verenigbaarheidsverbeteringen.
- Geef professioneel advies op productselectie en gebruik.
- Verstrek opleiding en technische ondersteuning aan klanten.
