Hydrostatische Geteste PVDF kapselde Hydraulische Controlelijn Flatpack voor Benedengaten in
De Meilongbuis vervaardigt hoogte - naadloos en opnieuw getekend, naad-gelast en opnieuw getekend kwaliteit gerold buizenstelsel dat van corrosiebestendig austenitic, duplex, super duplexroestvrij staal en de rangen van de nikkellegering wordt gemaakt. 100% van producten worden gebruikt als hydraulische vermogenssturingslijnen, chemische injectielijnen, legeringsbuizenstelsel in umbilicals en instrumentatiebuizenstelsel voor de benuttingstechniek in de stroomopwaartse olie en gasindustrie.
Het gerolde buizenstelsel is beschikbaar in grootte schikt van buitendiameter 0,125 duim (3,175 millimeter) aan 1 duim (25,4 millimeter). De muurdikte is tot 0,083 duim (2,108 millimeter). De lengten tot 65600 voet (20.000 meters) zijn beschikbaar voor rendabele umbilical productie. Meer grootte binnen het werkingsgebied kan worden aangepast om voor het voldoen aan van uw speciale vereisten worden veroorzaakt en worden geleverd.
Regeleigenschappen van de roestvrij staal316l de hydraulische controle
Gelast & drijvend intern stop opnieuw getekend buizenstelsel. Geleverd in de ontharde voorwaarde
Ononderbroken lengte zonder orbitale gezamenlijke lassen
| Legering |
UNS |
O.D. |
W.T. |
Werkdruk |
Uitbarstingsdruk |
Instortingsdruk |
Testdruk |
| duim |
duim |
duim |
psi |
psi |
psi |
psi |
| Roestvrije 316L |
S31603 |
1/8 |
0,125 |
0,028 |
9.931 |
40.922 |
9.525 |
11.600 |
| Roestvrije 316L |
S31603 |
1/8 |
0,125 |
0,035 |
12.640 |
52.042 |
11.056 |
15.225 |
| Roestvrije 316L |
S31603 |
1/4 |
0,250 |
0,035 |
5.939 |
24.474 |
6.621 |
7.250 |
| Roestvrije 316L |
S31603 |
1/4 |
0,250 |
0,049 |
8.572 |
35.322 |
8.632 |
10.150 |
| Roestvrije 316L |
S31603 |
1/4 |
0,250 |
0,065 |
11.694 |
48.166 |
10.562 |
13.775 |
| Roestvrije 316L |
S31603 |
3/8 |
0,375 |
0,035 |
3.818 |
15.731 |
4.659 |
4.350 |
| Roestvrije 316L |
S31603 |
3/8 |
0,375 |
0,049 |
5.483 |
22.575 |
6.222 |
6.525 |
| Roestvrije 316L |
S31603 |
3/8 |
0,375 |
0,065 |
7.517 |
30.951 |
7.865 |
8.700 |
| Roestvrije 316L |
S31603 |
3/8 |
0,375 |
0,083 |
9.808 |
40.372 |
9.551 |
11.600 |
| Roestvrije 316L |
S31603 |
1/2 |
0,500 |
0,049 |
4.003 |
16.480 |
4.835 |
5.075 |
| Roestvrije 316L |
S31603 |
1/2 |
0,500 |
0,065 |
5.461 |
22.512 |
6.206 |
6.525 |
| Roestvrije 316L |
S31603 |
1/2 |
0,500 |
0,083 |
7.133 |
29.364 |
7.648 |
8.700 |
| Roestvrije 316L |
S31603 |
5/8 |
0,625 |
0,049 |
3.144 |
12.955 |
3.957 |
3.625 |
| Roestvrije 316L |
S31603 |
5/8 |
0,625 |
0,065 |
4.285 |
17.630 |
5.105 |
5.075 |
| Roestvrije 316L |
S31603 |
5/8 |
0,625 |
0,083 |
5.472 |
22.513 |
6.519 |
6.525 |
| Roestvrije 316L |
S31603 |
3/4 |
0,750 |
0,049 |
2.619 |
10.791 |
3.296 |
2.900 |
| Roestvrije 316L |
S31603 |
3/4 |
0,750 |
0,065 |
3.570 |
14.686 |
4.283 |
4.350 |
| Roestvrije 316L |
S31603 |
3/4 |
0,750 |
0,083 |
4.558 |
18.753 |
5.431 |
5.800
|
- Theoretische die uitbarstingsdruk op minimummuurdikte wordt gebaseerd, en minimumtreksterkte
- Theoretische die instortingsdruk op minimummuurdikte wordt gebaseerd, en minimumopbrengststerkte
- Drukclassificatie bij 100°F (38°C), neutrale en statische voorwaarden
Aangezien meer olie en gasextracties zich in diepere en ruwere wateren bewegen waar de extreme zeemilieu's extreme veiligheid eisen, moet ons werk u helpen het „juiste“ corrosiebestendige materiaal voor gerold umbilical buizenstelsel gebruiken om de veiligheid en de betrouwbaarheid van uw werk te verbeteren. Dit is de macht voor het drijven van onze innovaties en ononderbroken ontwikkeling.
Inkapselingsbeschrijving
De inkapseling is een plastiek dat over metaalbuis wordt uitgedreven. De inkapseling verhindert schade aan de metaalbuizen tijdens het productieproces. De inkapseling verstrekt ook extra schuringsweerstand en vereist als de kabelbeschermers geïnstalleerd zijn om de holdingskracht over elke verbinding van het productiebuizenstelsel te verbeteren.
De inkapseling is beschikbaar in een brede waaier van configuraties met opties van enige pasinkapseling en dubbele pasinkapseling voor toegevoegde bescherming.
Inkapselingsmateriaal
- Van pp (Polypropyleen) /TPR (Santoprene)/de PA (Nylon)/PVDF/ETFE (Tefzel)/ECTFE (Halar)/FEP/PFA/ECA 3000/pvc
Dimensionale Tolerantie voor Chemische Injecton-Lijn
| ASTM A269/ASME SA269, SS 316L (UNS S31603) |
| Grootte OD |
Tolerantie OD |
Tolerantiegewicht |
|
1/8 ' ‚≤OD<3>
3/16≤OD<1>
1/2' ‚≤OD≤1‘ ‚(12.7≤OD≤25.4 mm)
|
+0.003 ' ‚(+0,08 mm-)/-0
+0.004 ' ‚(+0,10 mm-)/-0
+0.005 ' ‚(+0,13 mm-)/-0
|
±10%
±10%
±10%
|
De Norm van de Meilongbuis
| Grootte OD |
Tolerantie OD |
Tolerantiegewicht |
|
1/8 ' ‚≤OD<3>
3/16≤OD<1>
1/2' ‚≤OD≤1‘ ‚(12.7≤OD≤25.4 mm)
|
+0.003 ' ‚(+0,08 mm-)/-0
+0.004 ' ‚(+0,10 mm-)/-0
+0.004 ' ‚(+0,10 mm-)/-0
|
±10%
±10%
±8%
|
Tests voor Kwaliteit
|
Wervelstroom
Oppervlakteruwheid
Hydrostatisch
Dimensionale analyse
Korrelgrootte
Rockwell-hardheid
|
Opbrengststerkte
Treksterkte
Verlenging
Hardheid
Positieve materiële identificatie (PMI)
De tests van de corrosieweerstand
|

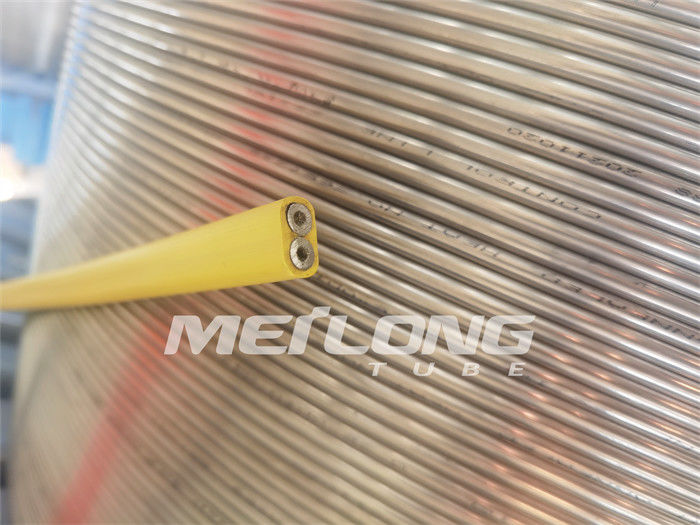

Eigenschappen van Ingekapselde Controlelijn Flatpack
- Maximaliseer bescherming van downhole lijn
- De weerstand van de verhogingsverbrijzeling tijdens installatie
- Bescherm controlelijn tegen schuring en het knijpen
- Elimineer mislukking de op lange termijn van de spanningscorrosie van controlelijn
- Verbeter het vastklemmen profiel
- Enige of veelvoudige inkapseling voor gemak om te lopen en toegevoegde bescherming
Verpakking
De hydraulische die controlelijn flatpack is niveauwond op het metaal/de trommels of de spoelen wordt gerold.
Alle trommels worden ingepakt in houten kratten voor gemakkelijke logistische verrichting.
Profielen van de Enige Inkapseling van de Controlelijn
Ronde sectie
| 1/4 ' ‚OD lijnbuizenstelsel |
0,433 ' ‚Dia (11,0 mm) |
| 3/8 ' ‚OD lijnbuizenstelsel |
0,535 ' ‚Dia (13,6 mm) |
| 1/2' ‚OD lijnbuizenstelsel |
0,660 ' ‚Dia (16,8 mm) |
Vierkante sectie
| 1/4 ' ‚OD lijnbuizenstelsel |
0,433 ' ‚x 0,433‘ ‚(11,0 mm x 11,0 mm) |
| 3/8 ' ‚OD lijnbuizenstelsel |
0,535 ' ‚x 0,535‘ ‚(13,6 mm x 13,6 mm) |
| 1/2' ‚OD lijnbuizenstelsel |
0,660 ' ‚x 0,660‘ ‚(16,8 mm x 16,8 mm) |
Rechthoekige sectie
| 1/4 ' ‚OD lijn x 1 |
0,710 ' ‚x 0,410‘ ‚(18,0 mm x 10,4 mm) |
| 1/4 ' ‚OD lijn x 2 |
0,990 ' ‚x 0,410‘ ‚(25,1 mm x 10,4 mm) |
| 1/2' ‚OD lijn x 2 |
1.220 ' ‚x 0,669‘ ‚(31,0 mm x 17,0 mm) |
| 1/2' ‚OD lijn x 3 |
1.772 ' ‚x 0,669‘ ‚(45,0 mm x 17,0 mm) |
Andere grootte op verzoek
Beschikbare Legeringsrangen voor het Buizenstelsel van de Controlelijn binnen Inkapseling
| Austenitic: |
316L |
| Duplex: |
S31803/S32205
S32750
|
| Nikkellegering: |
N08825
N06625
|
Toepassing
- Haarvat gerold legeringsbuizenstelsel voor chemische injectie
- De naakte en ingekapselde hydraulische controlelijn rolde legeringsbuizenstelsel voor onderzeeveiligheidskleppen
- Snelheidskoorden, het werkkoorden, en umbilicals van de staalbuis
- Geothermisch gerold legeringsbuizenstelsel
