De Verbeterde Eigenschappen Incoloy 825 van ASTM B423 het Hydraulische Buizenstelsel van de Controlelijn voor Gasputten
De Meilongbuis vervaardigt hoogte - naadloos en opnieuw getekend, naad-gelast en opnieuw getekend kwaliteit gerold buizenstelsel dat van corrosiebestendig austenitic, duplex, super duplexroestvrij staal en de rangen van de nikkellegering wordt gemaakt. 100% van producten worden gebruikt als hydraulische vermogenssturingslijnen, chemische injectielijnen, legeringsbuizenstelsel in umbilicals en instrumentatiebuizenstelsel voor de benuttingstechniek in de stroomopwaartse olie en gasindustrie.
Het gerolde buizenstelsel is beschikbaar in grootte schikt van buitendiameter 0,125 duim (3,175 millimeter) aan 1 duim (25,4 millimeter). De muurdikte is tot 0,083 duim (2,108 millimeter). De lengten tot 65600 voet (20.000 meters) zijn beschikbaar voor rendabele umbilical productie. Meer grootte binnen het werkingsgebied kan worden aangepast om voor het voldoen aan van uw speciale vereisten worden veroorzaakt en worden geleverd.
Incoloy 825 hydraulische controleregeleigenschappen
Naadloos & drijvend intern stop opnieuw getekend buizenstelsel. Geleverd in de ontharde voorwaarde
Ononderbroken lengte zonder orbitale gezamenlijke lassen
| Legering |
UNS |
O.D. |
W.T. |
Werkdruk |
Uitbarstingsdruk |
Instortingsdruk |
Testdruk |
| duim |
duim |
duim |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
- Theoretische die uitbarstingsdruk op minimummuurdikte wordt gebaseerd, en minimumtreksterkte
- Theoretische die instortingsdruk op minimummuurdikte wordt gebaseerd, en minimumopbrengststerkte
- Drukclassificatie bij 100°F (38°C), neutrale en statische voorwaarden
Aangezien meer olie en gasextracties zich in diepere en ruwere wateren bewegen waar de extreme zeemilieu's extreme veiligheid eisen, moet ons werk u helpen het „juiste“ corrosiebestendige materiaal voor gerold umbilical buizenstelsel gebruiken om de veiligheid en de betrouwbaarheid van uw werk te verbeteren. Dit is de macht voor het drijven van onze innovaties en ononderbroken ontwikkeling.
Dimensionale Tolerantie voor Hydraulische controlelijn
| ASTM B423/ASME SB423, UNS N08825 |
| Grootte OD |
Tolerantie OD |
Tolerantiegewicht |
|
1/8 ' ‚≤OD<3>
3/16≤OD<1>
1/2' ‚≤OD≤1‘ ‚(12.7≤OD≤25.4 mm)
|
+0.003 ' ‚(+0,08 mm-)/-0
+0.004 ' ‚(+0,10 mm-)/-0
+0.005 ' ‚(+0,13 mm-)/-0
|
±10%
±10%
±10%
|
De Norm van de Meilongbuis
| Grootte OD |
Tolerantie OD |
Tolerantiegewicht |
|
1/8 ' ‚≤OD<3>
3/16≤OD<1>
1/2' ‚≤OD≤1‘ ‚(12.7≤OD≤25.4 mm)
|
+0.003 ' ‚(+0,08 mm-)/-0
+0.004 ' ‚(+0,10 mm-)/-0
+0.004 ' ‚(+0,10 mm-)/-0
|
±10%
±10%
±8%
|
Tests voor Kwaliteit
|
Wervelstroom
Oppervlakteruwheid
Hydrostatisch
Dimensionale analyse
Korrelgrootte
Rockwell-hardheid
|
Opbrengststerkte
Treksterkte
Verlenging
Hardheid
Positieve materiële identificatie (PMI)
De tests van de corrosieweerstand
|
Verpakking

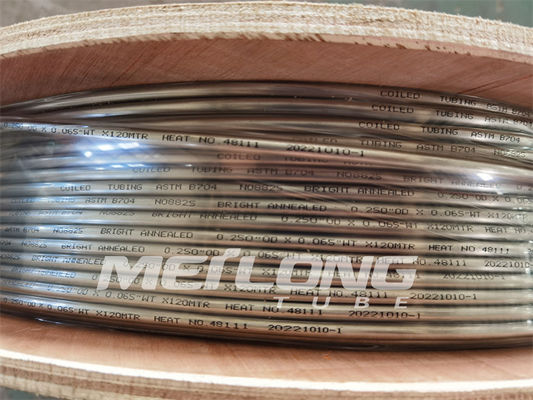

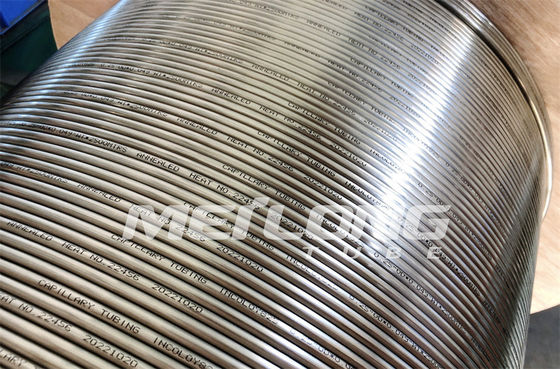

De hydraulische die controlelijn is niveauwond op het metaal/de houten trommels of de spoelen wordt gerold.
Alle trommels worden ingepakt in houten kratten voor gemakkelijke logistische verrichting.
Toepassing
Haarvat gerold legeringsbuizenstelsel voor chemische injectie
De naakte en ingekapselde hydraulische controlelijn rolde legeringsbuizenstelsel voor onderzeeveiligheidskleppen
Snelheidskoorden, het werkkoorden, en umbilicals van de staalbuis
Geothermisch gerold legeringsbuizenstelsel
