PVDF Ingekapseld Super Duplex Capillair Buizenstelsel 2507 van de Injectielijn
De vervaardiging van de Meilongbuis of lasten of naadloze chemische injectielijnen voor subsurface toepassingen. De injectielijn is beschikbaar in hoofdzakelijk vijf materialen, variërende muurdikten, en een brede waaier van werkdrukclassificaties. De lijn wordt geleverd op spoelen om lengtevereisten te eisen. Op verzoek, is het druk hydraulisch getest die, met stikstofgas wordt gezuiverd, of schone die olievloeistof, en op beide einden voorafgaand aan het verschepen wordt verzegeld.
De gelaste chemische die injectielijn drijft stop aan ASTM-specificaties wordt getrokken en is beschikbaar in om het even welke lengte. De materiële types voor injectielijnen omvatten roestvrij staal TP316L dat voor snoepje aan matig corrosieve milieu's geschikt is, zijn Duplexroestvrij staal 2205, Super Duplexroestvrij staal 2507, de nikkellegering Incoloy 825 en Inconel 625 geschikt voor streng corrosieve milieu's en hoge werkdruk en temperaturen. De vloeistoffen van het controlesysteem moeten met de milieu's en de werkende temperaturen van de controlelijn compatibel zijn.
De inkapseling van de injectielijn ook is beschikbaar, waar verzocht, om extra verbrijzeling en schuringsweerstand tijdens installatie te verstrekken. Het inkapselingsmateriaal zou voor verenigbaarheid met goed vloeistoffen en temperatuurvereisten moeten worden aangepast.

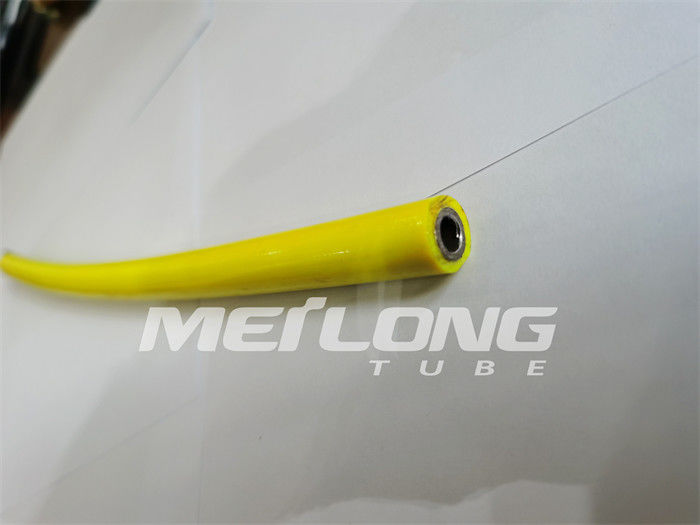

Ingekapselde Injectielijn
MEILONG biedt de inkapseling van controle & injectielijnen aan om verhoogde duurzaamheid te verstrekken, evenals chemisch product en corrosieweerstand om aan de gespecialiseerde vereisten van elk project te voldoen, bieden wij verschillende inkapselingstypes, zoals aan: HDPE (Hoogte - dichtheidspolyethyleen), Santoprene, pvc (Polyvinylchloride), Haylar en PVDF (Polyvinylidene Fluoride).
Flatpacks wordt algemeen gebruikt wanneer verscheidene verschillende lijnen bij ongeveer dezelfde diepte in de put worden geëindigd.
De gemeenschappelijke toepassingen omvatten intelligente systemen, goed holle chemische injectielijnen met downhole maatkabel en de lijnen van de veiligheidsklep met de ondiepe lijnen van de reeks chemische injectie. Voor sommige toepassingen zijn de bumperbars ook ingekapseld in flatpack om extra verbrijzelingsweerstand te verstrekken.
Norm & Goedkeuring
De injectielijnen worden vervaardigd volgens toepasselijke ASTM-normen voor elk specifiek materiaal.
De buizen kunnen gespoeld worden geleverd worden gevuld en, per cliëntvereisten en volgens de aangewezen NAS/SAE-normen worden gefiltreerd.
Kwaliteit & het Testen
- Vervaardigd overeenkomstig Standaardinspectie en Kwaliteitsplannen
Ontwerp & Bouw
- Inkapseling voor enige lijn
- Inkapselingsprofielen om klantentoepassing aan te passen
- Douanelijn het Merken
- Volledige waaier van toepassingsmaterialen
Inkapselingsmaterialen
| MSCL-Naam |
De industrienaam |
Temperatuurwaaier |
Schuringsweerstand |
Weerstand tegen Pekel |
Weerstand tegen Koolwaterstoffen |
| Nylon 11 |
Rilsan 11, Nylon 11, Polyamide |
-60ºС aan 135ºС |
5 |
3 |
5 |
| Polypropyleen |
Polyolefin |
-25ºС aan 150ºС |
3 |
5 |
3 |
| TPE, TPR, TPV |
Santoprene |
-30ºС aan 135ºС |
3 |
5 |
3 |
| PVDF |
Solef, Kynar |
-30ºС aan 150ºС |
4 |
4 |
5 |
| ECTFE |
Halar |
-75ºС aan 150ºС |
5 |
5 |
5 |
| ETFE |
Tefzel |
-100ºС aan 150ºС |
5 |
5 |
5 |
| FEP |
Teflon |
-110ºС aan 150ºС |
3 |
5 |
5 |
| MFA/PFA |
Teflon |
-110ºС aan 250ºС |
3 |
5 |
5 |
5 = Uitstekende 1 = Armen
Eigenschappen van Ingekapselde Injectielijn
Maximaliseer bescherming van downhole lijn
De weerstand van de verhogingsverbrijzeling tijdens installatie
Bescherm controlelijn tegen schuring en het knijpen
Elimineer mislukking de op lange termijn van de spanningscorrosie van controlelijn
Verbeter het vastklemmen profiel
Enige of veelvoudige inkapseling voor gemak om te lopen en toegevoegde bescherming
Beschikbare Legeringsrangen voor het Buizenstelsel van de Injectielijn binnen Inkapseling
| Legeringsbuizenstelsel |
Hydraulisch
Controle
|
Chemisch
Injectie
|
Chloride die/kuiltjes maken in
De Weerstand van de spleetcorrosie
|
H2S / Co2
Weerstand
|
De Corrosie van de chloridespanning het Barsten (SCC) Weerstand |
De Specificatie van UNS/ASTM- |
|
Roestvrije 316L – 170 MPa min. opbrengststerkte
Naad-gelast Drukbuizenstelsel
|
• |
• |
|
|
|
S31603 / A269 |
|
Duplex 2205 – 485 MPa min. opbrengststerkte
Naad-gelast Drukbuizenstelsel
|
• |
• |
• |
• |
• |
S32205 / A789 |
|
Duplex 2507 – 550 MPa min. opbrengststerkte
Naad-gelast Drukbuizenstelsel
|
• |
• |
• |
• |
• |
S32750 / A789 |
|
Incoloy 825 – 240 MPa min. opbrengststerkte
Naad-gelast Drukbuizenstelsel
|
• |
• |
• |
• |
• |
N08825 / B704 |
|
Inconel 625 – 414 MPa min. opbrengststerkte
Naad-gelast Drukbuizenstelsel
|
• |
• |
• |
• |
• |
N06625 / B704 |
Standaardinkapselingsprofielen
| Ronde, Enige Lijn |
Punt |
Standaardafmetingen |
 |
1/8 ' ‚OD Lijn |
0,250 ' ‚(6,35 mm) Dia. |
| 1/4 ' ‚OD Lijn |
0,433 ' ‚(11,0 mm) Dia. |
| 3/8 ' ‚OD Lijn |
0,535 ' ‚(13,6 mm) Dia. |
| 1/2' ‚OD Lijn |
0,660 ' ‚(16,8 mm) Dia. |
| Vierkante, Enige Lijn |
Punt |
Standaardafmetingen |
|
1/8 ' ‚OD Lijn |
0,250 ' ‚x 0,250‘ ‚(6,35 mm x 6,35 mm) |
| 1/4 ' ‚OD Lijn |
0,433 ' ‚x 0,433‘ ‚(11,0 mm x 11,0 mm) |
| 3/8 ' ‚OD Lijn |
0,535 ' ‚x 0,535‘ ‚(13,6 mm x 13,6 mm) |
| 1/2' ‚OD Lijn |
0,660 ' ‚x 0,660‘ ‚(16,8 mm x 16,8 mm) |
| Rechthoekig, 2 Lijnen |
Punt |
Standaardafmetingen |
|
1/4 ' ‚OD Lijn |
Breedte: 0,710 ' ‚(18,0 mm)
Hoogte: 0,410 ' ‚(10,4 mm)
|
| Rechthoekig, 3 Lijnen |
Punt |
Standaardafmetingen |
|
1/4 ' ‚OD Lijn |
Breedte: 0,990 ' ‚(25,1 mm)
Hoogte: 0,410 ' ‚(10,4 mm)
|
