Duplex 2205 Ingekapselde Controlelijn Flatpack met 3 Lijnen voor Olie en Gasvelden

Duplex 2205 Hydraulische Controlelijn Flatpack met 3 Lijnen voor Olie en Gasvelden

MEILONG biedt de inkapseling van controlelijnen aan om verhoogde duurzaamheid te verstrekken, evenals chemisch product en corrosieweerstand om aan de gespecialiseerde vereisten van elk project te voldoen, bieden wij verschillende inkapselingstypes, zoals aan: HDPE (Hoogte - dichtheidspolyethyleen), Santoprene, pvc (Polyvinylchloride), Haylar en PVDF (Polyvinylidene Fluoride).

De gelaste hydraulische die controlelijn drijft stop aan ASTM-specificaties wordt getrokken en is beschikbaar in om het even welke lengte. De materiële types voor hydraulische controlelijnen omvatten roestvrij staal TP316L dat voor snoepje aan matig corrosieve milieu's geschikt is, zijn Duplexroestvrij staal 2205, Super Duplexroestvrij staal 2507, de nikkellegering Incoloy 825 en Inconel 625 geschikt voor streng corrosieve milieu's en hoge werkdruk en temperaturen. De vloeistoffen van het controlesysteem moeten met de milieu's en de werkende temperaturen van de controlelijn compatibel zijn.

De inkapseling van de controlelijn ook is beschikbaar, waar verzocht, om extra verbrijzeling en schuringsweerstand tijdens installatie te verstrekken. Het inkapselingsmateriaal zou voor verenigbaarheid met goed vloeistoffen en temperatuurvereisten moeten worden aangepast.

Ingekapselde Controlelijn Flatpack

De inkapseling is een plastiek dat over metaalbuis wordt uitgedreven. De inkapseling verhindert schade aan de metaalbuizen tijdens het productieproces. De inkapseling verstrekt ook extra schuringsweerstand en vereist als de kabelbeschermers geïnstalleerd zijn om de holdingskracht over elke verbinding van het productiebuizenstelsel te verbeteren.

De inkapseling is beschikbaar in een brede waaier van configuraties met opties van enige pasinkapseling en dubbele pasinkapseling voor toegevoegde bescherming.

Toepassing van Flatpack

Flatpacks wordt algemeen gebruikt wanneer verscheidene verschillende lijnen bij ongeveer dezelfde diepte in de put worden geëindigd.

De gemeenschappelijke toepassingen omvatten intelligente systemen, goed holle chemische injectielijnen met downhole maatkabel en de lijnen van de veiligheidsklep met de ondiepe lijnen van de reeks chemische injectie. Voor sommige toepassingen zijn de bumperbars ook ingekapseld in flatpack om extra verbrijzelingsweerstand te verstrekken.

Norm & Goedkeuring

De controlelijnen worden vervaardigd volgens toepasselijke ASTM-normen voor elk specifiek materiaal.

De buizen kunnen gespoeld worden geleverd worden gevuld en, per cliëntvereisten en volgens de aangewezen NAS/SAE-normen worden gefiltreerd.

Kwaliteit & het Testen

- Vervaardigd overeenkomstig Standaardinspectie en Kwaliteitsplannen

Ontwerp & Bouw

- Inkapseling voor enige lijn

- Inkapselingsprofielen om klantentoepassing aan te passen

- Douanelijn het Merken

- Volledige waaier van toepassingsmaterialen

Inkapselingsmaterialen

- Van pp (Polypropyleen) /TPR (Santoprene)/de PA

(Nylon)/PVDF/ETFE (Tefzel)/ECTFE (Halar)

FEP/PFA/ECA 3000

Eigenschappen van Ingekapselde Controlelijn Flatpack

Maximaliseer bescherming van downhole lijn

De weerstand van de verhogingsverbrijzeling tijdens installatie

Bescherm controlelijn tegen schuring en het knijpen

Elimineer mislukking de op lange termijn van de spanningscorrosie van controlelijn

Verbeter het vastklemmen profiel

Enige of veelvoudige inkapseling voor gemak om te lopen en toegevoegde bescherming

Beschikbare Legeringsrangen voor het Buizenstelsel van de Controlelijn binnen Inkapseling

Inkapselingsmaterialen:

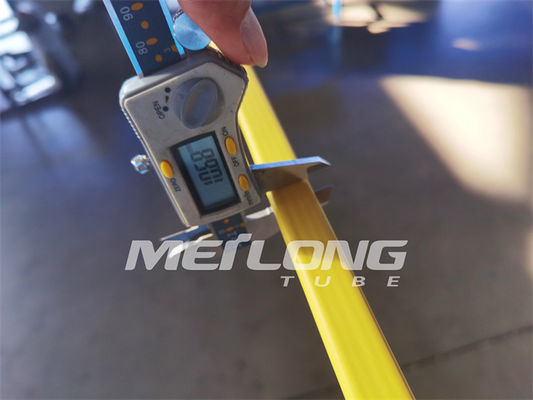

Standaardflatpack-Inkapselingsprofielen

Ronde, Enige Lijn	Punt	Standaardafmetingen
	1/8 ' ‚OD Lijn	0,250 ' ‚(6,35 mm) Dia.
	1/4 ' ‚OD Lijn	0,433 ' ‚(11,0 mm) Dia.
	3/8 ' ‚OD Lijn	0,535 ' ‚(13,6 mm) Dia.
	1/2' ‚OD Lijn	0,660 ' ‚(16,8 mm) Dia.

Vierkante, Enige Lijn	Punt	Standaardafmetingen
	1/8 ' ‚OD Lijn	0,250 ' ‚x 0,250‘ ‚(6,35 mm x 6,35 mm)
	1/4 ' ‚OD Lijn	0,433 ' ‚x 0,433‘ ‚(11,0 mm x 11,0 mm)
	3/8 ' ‚OD Lijn	0,535 ' ‚x 0,535‘ ‚(13,6 mm x 13,6 mm)
	1/2' ‚OD Lijn	0,660 ' ‚x 0,660‘ ‚(16,8 mm x 16,8 mm)

Rechthoekig, 2 Lijnen	Punt	Standaardafmetingen
	1/4 ' ‚OD Lijn	Breedte: 0,710 ' ‚(18,0 mm) Hoogte: 0,410 ' ‚(10,4 mm)

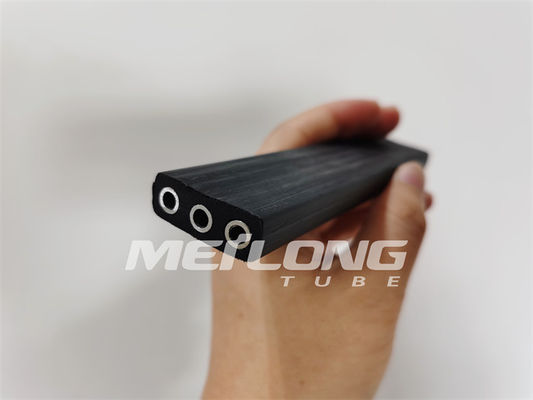

Rechthoekig, 3 Lijnen	Punt	Standaardafmetingen
	1/4 ' ‚OD Lijn	Breedte: 0,990 ' ‚(25,1 mm) Hoogte: 0,410 ' ‚(10,4 mm)

Eigenschappen van het Buizenstelsel van de Controlelijn in Inkapseling

Naad-gelast & drijvend intern stop opnieuw getekend buizenstelsel. Geleverd in de ontharde voorwaarde

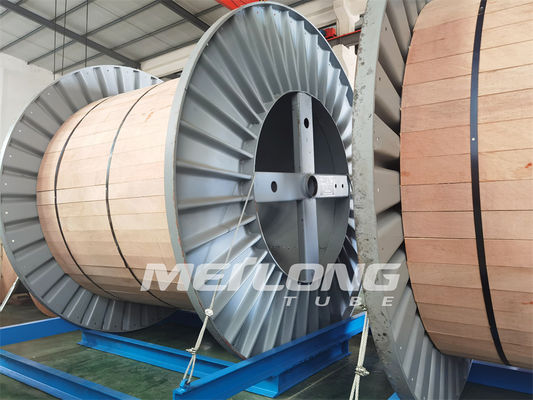

Ononderbroken lengte zonder orbitale gezamenlijke lassen

Theoretische die uitbarstingsdruk op minimummuurdikte wordt gebaseerd, en minimumtreksterkte

Theoretische die instortingsdruk op minimummuurdikte wordt gebaseerd, en minimumopbrengststerkte

Drukclassificatie bij 100°F (38°C), neutrale en statische voorwaarden
